Las impresoras 3D de filamento, también conocidas como FDM o FFF, son las más extendidas en entornos domésticos, educativos y profesionales.
Todas estas impresoras 3D funcionan fundiendo un filamento plástico que se deposita capa a capa hasta crear una pieza tridimensional.
Ahora bien, es importante conocer bien las partes de tu impresora 3D porque de otra forma, no entenderás porque fallan tus impresiones, cómo mejorar la calidad o qué ajustes tienen sentido en cada caso.

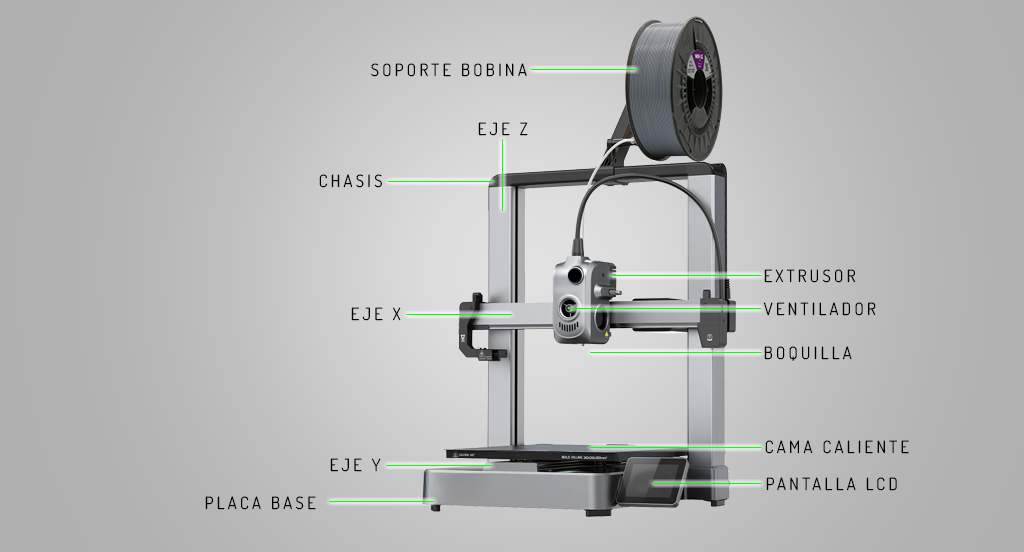

Principales partes de una impresora 3D de filamento
Antes de entrar en el detalle del extrusor y el funcionamiento general, conviene tener claro el conjunto de componentes que intervienen en una impresora FDM:
- Estructura o chasis: aporta rigidez y estabilidad. Un chasis sólido reduce vibraciones y mejora la precisión dimensional.
- Ejes X, Y y Z: permiten el movimiento del cabezal y/o de la cama. Su alineación y suavidad influyen directamente en la calidad de las capas.
- Cama de impresión: superficie donde se construye la pieza. Puede ser caliente o fría y debe estar correctamente nivelada.
- Sistema de extrusión: encargado de empujar, fundir y depositar el filamento.
- Electrónica y motores: coordinan movimientos, temperaturas y velocidades.
- Ventiladores: enfrían el material y el hotend según la fase de impresión.
Entre todos estos elementos, hay uno especialmente crítico: el extrusor.

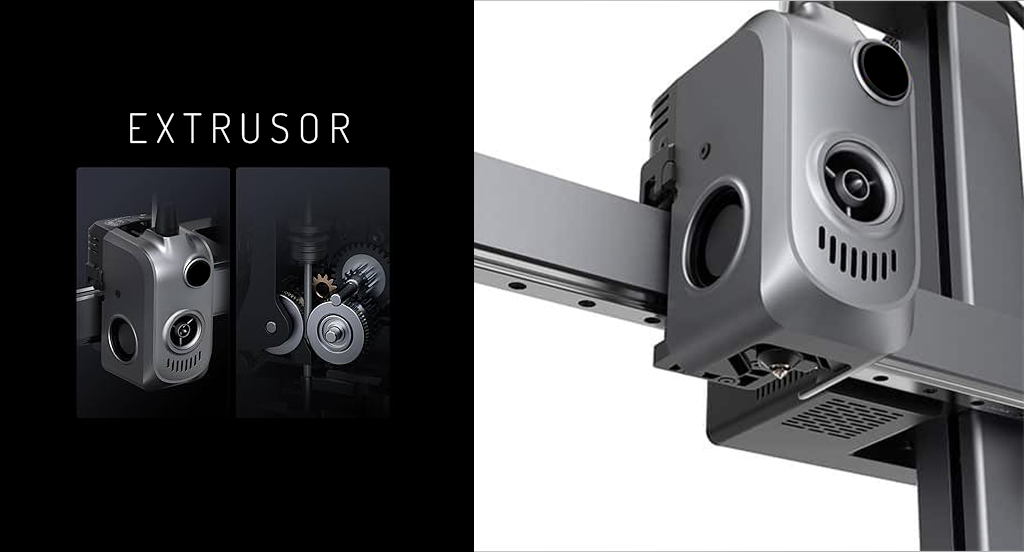

¿Qué es el extrusor?
El extrusor es el encargado de controlar el flujo de filamento hacia la zona de impresión.
En una impresora 3D de filamento, si el extrusor no funciona correctamente, la pieza no puede imprimirse bien, por muy calibrados que estén el resto de parámetros.
Un extrusor bien ajustado te garantiza:
- Extrusión constante.
- Capas uniformes.
- Menos atascos y fallos de impresión.
Es importante entender que el extrusor no es una sola pieza, sino un conjunto de elementos que trabajan de forma coordinada.
Partes principales del extrusor
- Motor del extrusor.
Empuja o retrae el filamento con pasos muy precisos. De su estabilidad depende que la cantidad de material sea constante. - Sistema de tracción.
Se trata de un engranaje dentado o doble engranaje que “muerde” el filamento y lo empuja hacia el hotend sin que patine. - Guía del filamento.
En sistemas Bowden el filamento viaja por un tubo hasta el hotend; en sistemas directos el extrusor está montado sobre el cabezal. Cada configuración tiene ventajas según el tipo de material. - Hotend.
Es la parte caliente donde el filamento se funde. Incluye el bloque calefactor, el cartucho calentador, el termistor y la boquilla.
¿Cómo funciona una impresora 3D de filamento?
El funcionamiento de una impresora 3D FDM sigue un proceso claro y repetitivo:

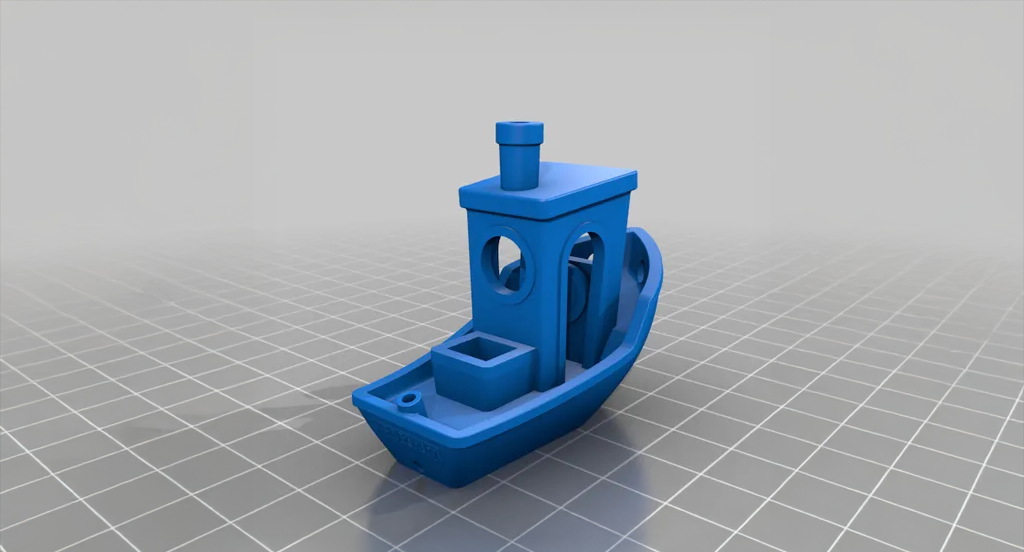

Paso 1: archivo 3D (archivos STL).
Todo empieza con un archivo STL, que define la forma de la pieza. Estos archivos pueden diseñarse o descargarse ya preparados para imprimir.
En Winkle puedes encontrar archivos STL listos para impresión, ideales para empezar, calibrar tu impresora o probar nuevos filamentos:
Paso 2: preparar el archivo para imprimir.
El archivo STL se abre en un programa llamado slicer, que divide el modelo en capas y genera las instrucciones para la impresora. En este punto se ajustan valores básicos como:
- Altura de capa.
- Velocidad.
- Temperatura.
Paso 3: extrusión y movimiento.
El extrusor, una de las partes clave de una impresora 3D, empuja el filamento hacia el hotend, donde se funde y sale por la boquilla. Al mismo tiempo, los ejes X, Y y Z mueven el cabezal y la cama para formar cada capa.
Paso 4: impresión capa a capa.
La impresora deposita el material poco a poco hasta completar la pieza. La correcta temperatura y ventilación permiten que el plástico se enfríe y mantenga la forma.
Paso 5: retirar la pieza.
Cuando la impresión termina, se retira la pieza de la cama y, si es necesario, se eliminan soportes o se realiza un pequeño acabado.
Usar archivos STL adecuados, conocer las partes de la impresora 3D y trabajar con filamentos de calidad, como los de Winkle, marca la diferencia en el resultado final.
Dudas sobre las principales parte de una impresora 3d
Si aún no tienes impresora, sigue nuestros consejos sobre qué impresora 3D comprar si estas empezando.
¿Qué tipo de impresora 3D es mejor para empezar?
Las impresoras 3D de filamento (FDM) son las más recomendadas para principiantes por su facilidad de uso, coste y variedad de materiales disponibles.
¿Qué parte de la impresora 3D falla con más frecuencia?
El extrusor y el hotend suelen ser los componentes más críticos, ya que trabajan con calor y movimiento constante. Una mala extrusión suele ser la causa de muchos fallos.
¿Qué es un archivo STL y para qué sirve?
Un archivo STL es el modelo digital que define la forma de la pieza que se va a imprimir. La impresora no imprime sin un archivo STL previamente preparado.
¿Por qué mi impresora imprime mal aunque esté bien calibrada?
Porque conocer solo la calibración no es suficiente. Entender cómo funcionan las partes de la impresora 3D ayuda a identificar problemas de extrusión, temperatura o movimiento.
¿Puedo imprimir cualquier archivo STL en cualquier impresora 3D?
No siempre. Depende del tamaño, el tipo de impresora, el material y los ajustes del slicer. Por eso es recomendable usar archivos STL pensados para impresoras FDM.
